4.8.3. ODPP - odbočný dílec pojistkový průběžný

Dílec je určen opět pro odbočení z páteřní trasy pro proudy do 400A. Montuje se přímo do trasy, kde vlastně nahrazuje rovné 1m dlouhé dílce (typy R). Na spodní straně  je umístěn závěrný kryt (viz. dílec NK) pro zaústění kabelového vývodu.

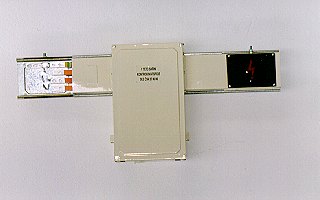

Odbočný dílec pojistkový průběžný ODPP

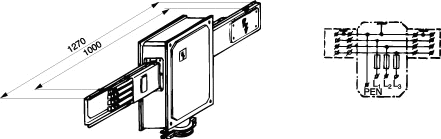

Rozměry a schéma dílce ODPP Foto

Rozměry a schéma dílce ODPP


Provedení Al

Typ dílce

Hmotnost kg

proud

odbočení max.

ODPP 51 - 315

21

315A

315A

ODPP 51 - 400

22

400A

400A

ODPP 51 - 500

23

500A

400A

Provedení Cu

Typ dílce

Hmotnost kg

proud

odbočení max.

ODPP 52 - 315

24

315A

315A

ODPP 52 - 400

25

400A

400A

ODPP 52 - 500

26

500A

400A

ODPP 52 - 700

27

700A

400A
