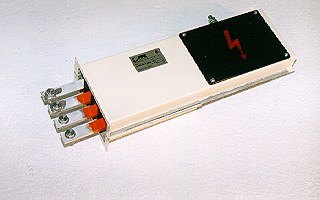

4.1. KZR - koncový připojovací kryt pro zaústění do rozváděče
Umožňuje vyvedení napájení pro konkrétní větev přímo z horního krytu rozváděče ŠR a tím zachovává předepsané krytí podle určeného prostředí. Pomocí dílců typu R (kap.4.4 ), UVS (kap. 4.5), OVS (kap.4.5), UH (kap. 4.5) a typu instalace rozvodu (kap.3) se určí horizontální výška rozvodu.
| Rozměry dílce KZR | Otvory v rozváděči pro zaústění a upevnění KZR | Foto |
 |
|
Provedení Al |
Provedení Cu |
||||
Typ dílce |
Hmotnost kg |
proud |
Typ dílce |
Hmotnost kg |
proud |
KZR 51 - 250 |
6 |
250A |
KZR 52 - 315 |
8,3 |
315A |
KZR 51 - 315 |
6,5 |
315A |
KZR 52 - 400 |
9 |
400A |
KZR 51 - 400 |
7 |
400A |
KZR 52 - 500 |
10 |
500A |
KZR 51 - 500 |
8 |
500A |
KZR 52 - 700 |
11 |
700A |
Poznámka
Propojení přívodních pásů koncového krytu KZR na přístroje v rozváděči se
provede izolovanými lany příslušného průřezu.
